微型高压模块

使用Advanced Energy的高压DC-DC转换器体验性能和紧凑设计的协同作用。尽管尺寸很小，但这些解决方案功率强大，可提供高达6kV的电压。它们的功率范围从0.1 W到6 W，具有包括电弧限制、精确线路和负载调节以及电压监控在内的功能。符合UL/cUL、CE标志和危害性物质限制指令标准进一步证明了它们的质量和安全性。

微型高压模块

紧凑型比例DC-DC电源

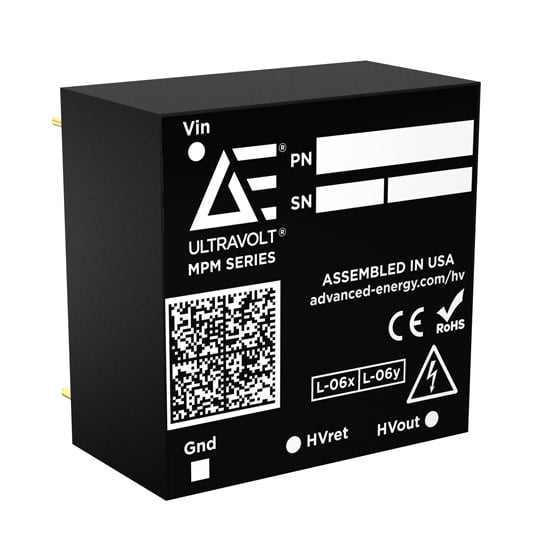

MPM 系列

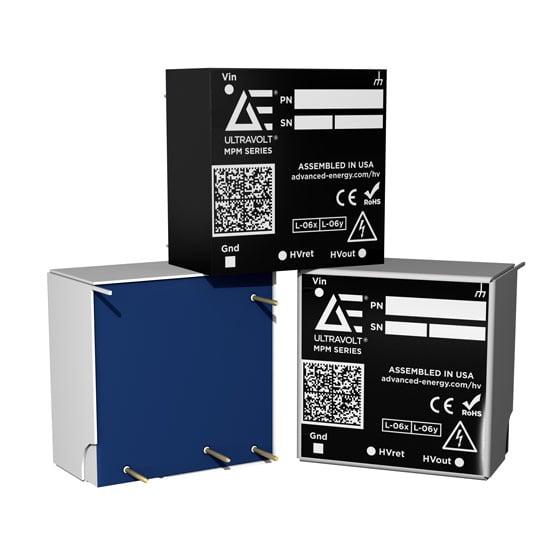

Advanced Energy的UltraVolt MPM系列可靠的通用高压模块具有八个紧凑的可安装在PCB上的形状因子，范围从100到3000 VDC。所有模块通过12或24 VDC输入提供高达1.5 W的功率。可提供单输出正极性或负极性。反向输入极性、间歇输出和开路/短路保护是标准配置。从非隔离和隔离输出选项中进行选择，并选择屏蔽或非屏蔽配置，以保护输出免受外部辐射发射的影响。

特点规格技术文档

特点

单引脚提供模块电源和高压输出控制
紧凑、薄型、可安装PCB的封装
高压输出的选择：100至3000 VDC，正极性或负极性
输入极性保护；间歇性开路或短路的输出保护
可用的输入/输出隔离至100 VDC，金属屏蔽选项
简化高压子系统设计
PCB尺寸和外壳封装要求
在不改变PCB布局的情况下升级模块和系统性能
提高电源子系统的稳健性
增加对线路噪声和外部射频发射的保护

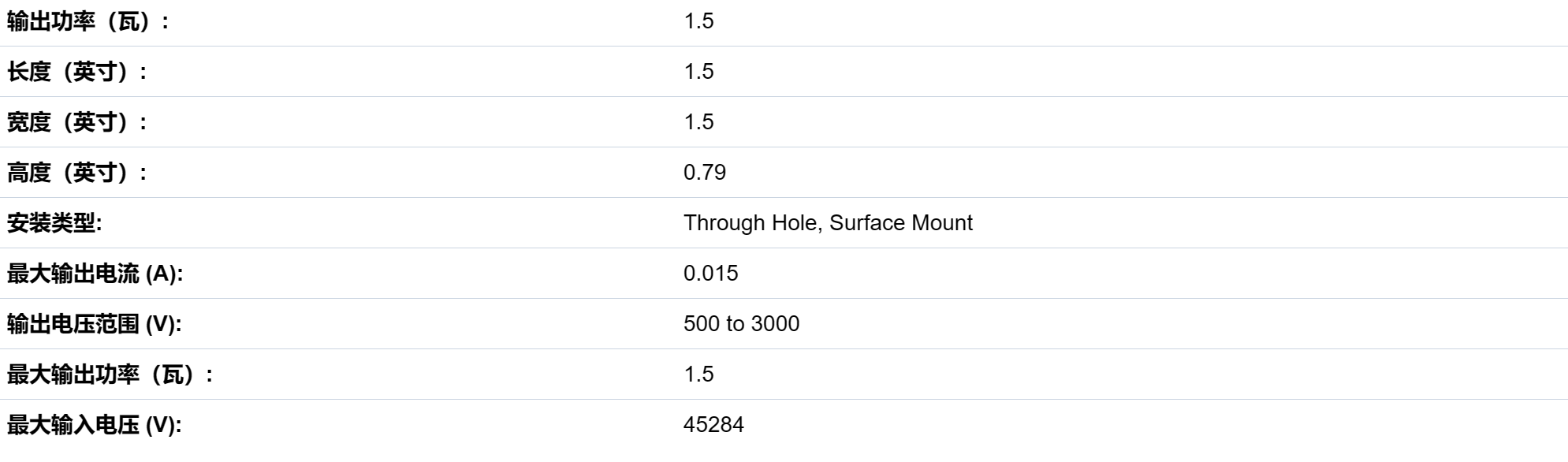

规格

技术文档

UltraVolt MPM 100 to 500 Series Data Sheet

UltraVolt MPM 1k-3k Data Sheet
