Artesyn iMP系列

面对快速的设计到制造时间表、稍纵即逝的市场机会以及降低全寿命成本的迫切性，灵活性至关重要，尤其是在系统电源供应方面。为了应对这些挑战，Advanced Energy的嵌入式电源部门提供iMP系列可配置电源。这些单元完全可数字编程，经过专业设计，可在当今快节奏、注重成本的工业环境中提供适应性和支持。

Artesyn iMP系列

750至1158 W可配置AC-DC电源

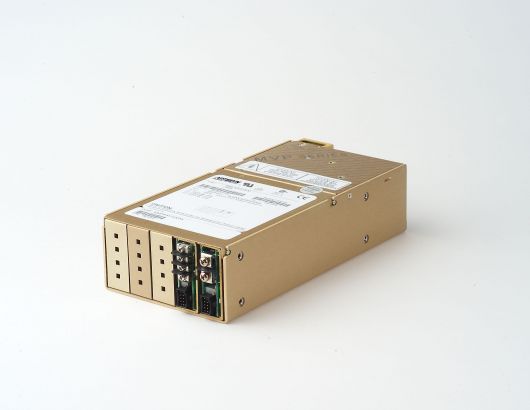

iMP4 系列

iMP4系列是一种交流输入到直流输出的可配置电源系统，由微处理器控制的PFC前端组成，提供五个插槽，可接受具有2V到60V范围内的单、双或三输出的智能DC-DC转换器模块。单输出模块有四个功率范围，可以混合匹配并并联或串联连接，以获得数千种针对任何应用定制的输出组合。用户可配置的功能包括电流限制和输出顺序，以及输入和输出OK信号和指示器。iMP4系列能够提供高达1100 W的功率和多达15个隔离输出，具有完整的医疗安全认证，是一种极其灵活和通用的多输出电源解决方案。这些数字控制电源具有符合PMBus®的I2C串行接口，可通过直观的用户GUI对单个输出的电压、电流限制和启用/禁用状态等参数进行编程。串行接口还允许远程监控电压、电流和温度。

特点规格技术文档

特点

所有输出的电流份额大于10A
现场证明MTBF达到550K小时
工业冲击/Vib（>50G's）
工业温度范围（40至70摄氏度）
智能I2C控制
隔离5V@1A备用输出
所有输出大于2A的远程感应
输入范围85-264 VAC；120-350伏直流电
频率47-63 Hz
涌入电流40A峰值（软启动）
效率通常为85%，具体取决于配置
满载时功率因数0.99典型值
开启时间AC 2.0秒；抑制150mS
EMI滤波器CISPR 22/EN55022 B级
最大泄漏电流300uA
辐射EMI CISPR 22/EN55022 B级
滞留存储20 mSec min
ACOK>5mS预警
输入保险丝16A
利润率为名义利润的+/-4-6%
编程精度+/-5%
出厂设定点精度+/-1%
手动调整范围+/-10%；全量程可编程
总体调节0.4%或最大20mV
纹波RMS 0.1%；P-P 1.0%至20MHz
动态响应<2%或100mV，25%负载阶跃
100%额定输出的反向电压保护
恢复时间到1%以内<300uSec
遥感补偿高达0.5V
单线并联份额在总额定负载的2%以内
DCOK标称值的+/-5%-可编程
安全性符合EN60950和EN60601
输出/输出隔离>1兆欧，500V
模块开关频率250kHz接受外部同步信号
ACOK信号
主动式功率因素校正
可配置输出顺序
电压、电流和温度的数字监视器（输入和输出）
可下载GUI
传导和辐射到B级的EMI
外部开关频率同步输入
现场可更换智能风扇
完全医疗批准
全局DCOK和禁止/启用（逻辑可编程）
裕度和远程电压编程
DCOK和抑制模块（逻辑可编程）
可选保形涂层
可选延长滞留模块
可选的额外滞留模块
可选VME定时和系统DCOK/复位模块
所有输出的过载保护
可编程电压、电流限制、风扇速度、折返或恒流操作
所有输出的电压调整（手动或可编程）
OVP可编程
OCP可编程
热保护OTP/OTW可编程

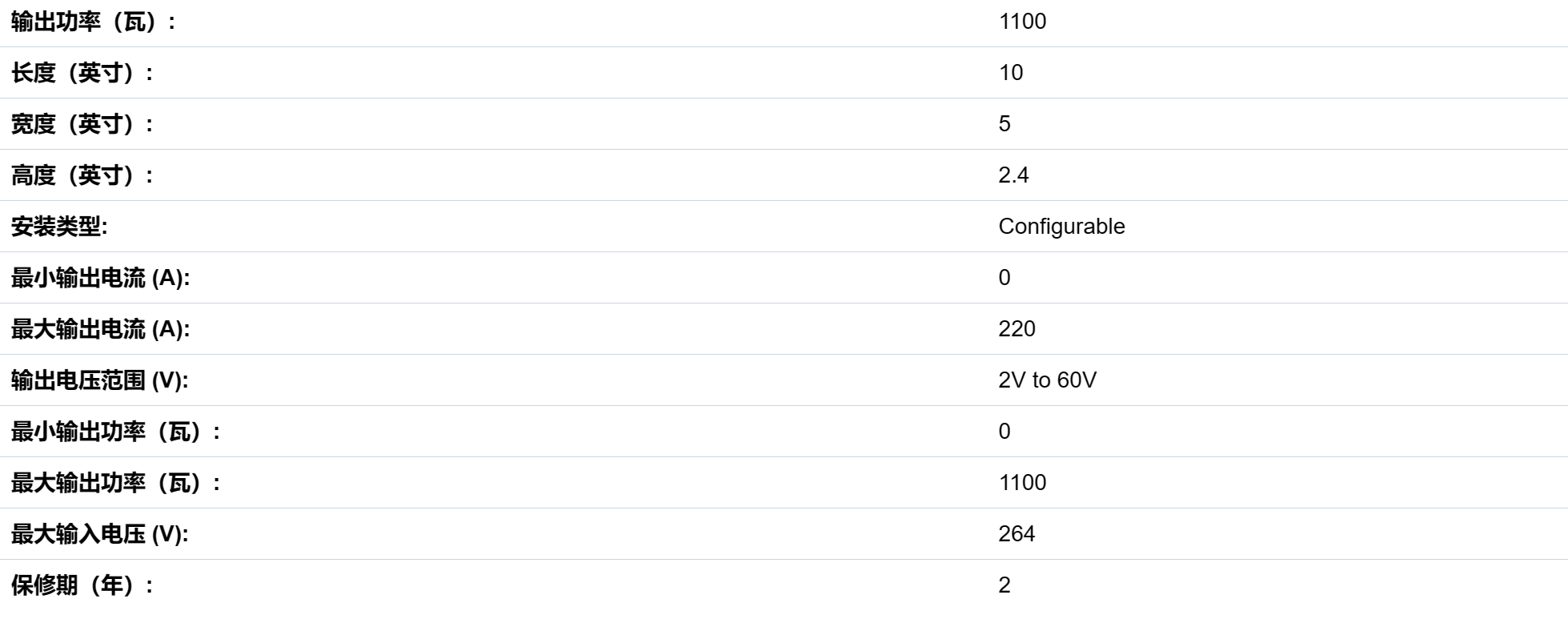

规格
